Щеткодержатель ЭМЩ 2А

Щеткодержатели ЭМЩ 2А

Щеткодержатель ЭМЩ 2А назначение:

Щеткодержатели типа ЭМЩ 2А предназначены для подачи электрического тока к ЭТМ(электро магнитная муфта) а также ЭМ контактного исполнения.Количество устанавливаемых щеткодержателей зависит от скорости вращения муфты. Один щеткодержатель устанавливаеться при скорости 10м/с, если скорость вращения муфты в диапазоне 10-20м/с устанавливают 2 щеткодержателя.

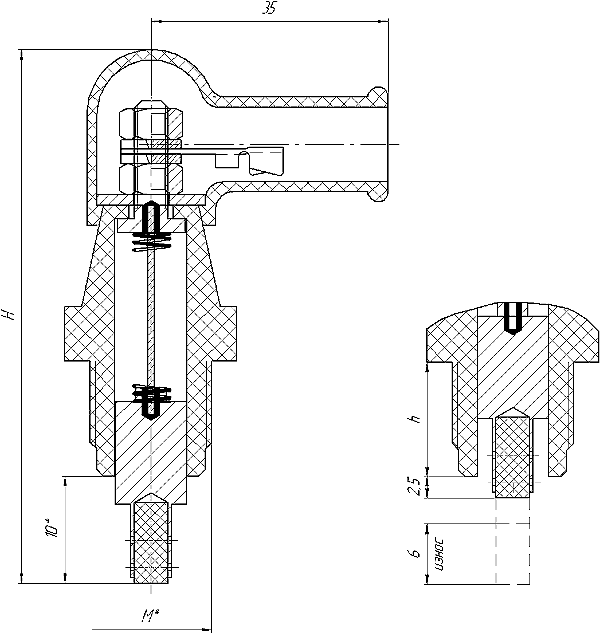

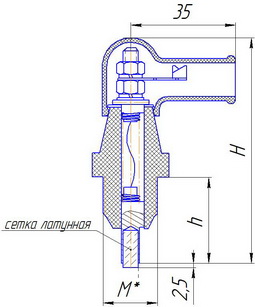

Размеры щёткодержателей ЭМЩ 2А
Размеры щёткодержателей ЭМЩ 2А Тип H(мм) h(мм)
Щеткодержатель ЭМЩ2А-20 69 20
Щеткодержатель ЭМЩ2А-20 85,5 40
Щеткодержатель ЭМЩ2А-20 109,5 60
Щеткодержатель ЭМЩ2А-20 129,5 80
Щеткодержатель ЭМЩ2А-20 149,5 100

Изготовление щеткодержателя ЭМЩ 2А:

Щеткодержатели ЭМЩ 2А Корпус щеткодержателя ЭМЩ 2А изготавливается из стеклонаполненного полиамида. Данный материал имеет отличную диэлектрическую прочность, повышенную маслостойкость и теплостойкость. Токоподводящий провод от положительного источника питания присоединяется к кабельному наконечнику, который находится под диэлектрическим резиновым колпачком.Для повышения срока эксплуатации в щетку вставлена сетка с армированным сердечником. Электрощётка в корпусе щеткодержателя должна двигаться без заедания и иметь в рабочем положении контактное нажатие равное 1,2 ± 0,1 кг.

В корпусе щеткодержателя ЭМЩ А2 расположена электрощётка, которая является расходным материалом м подвержена износу, так как контактирует с вращающейся муфтой. Для ее замены применяют ЗИП(запасные части). ЗИП представляет собой свзяку щетки, медного поводка с пружиной и резьбовой частью предназначенной для крепления кабельного наконечника.Все между собой спаяны.Запасные части различаются по длинне, которая зависит от размеров щеткодержателя.
